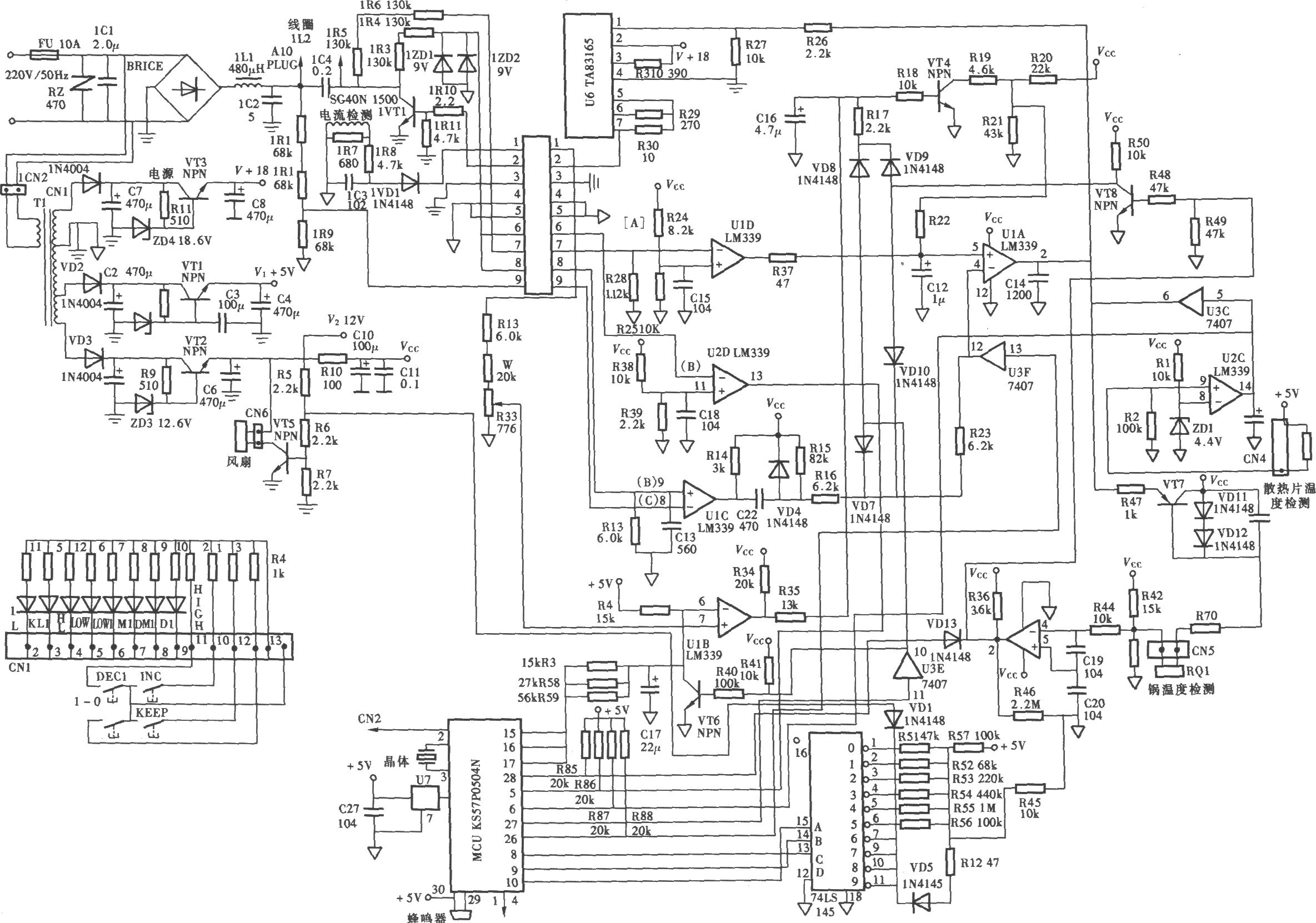

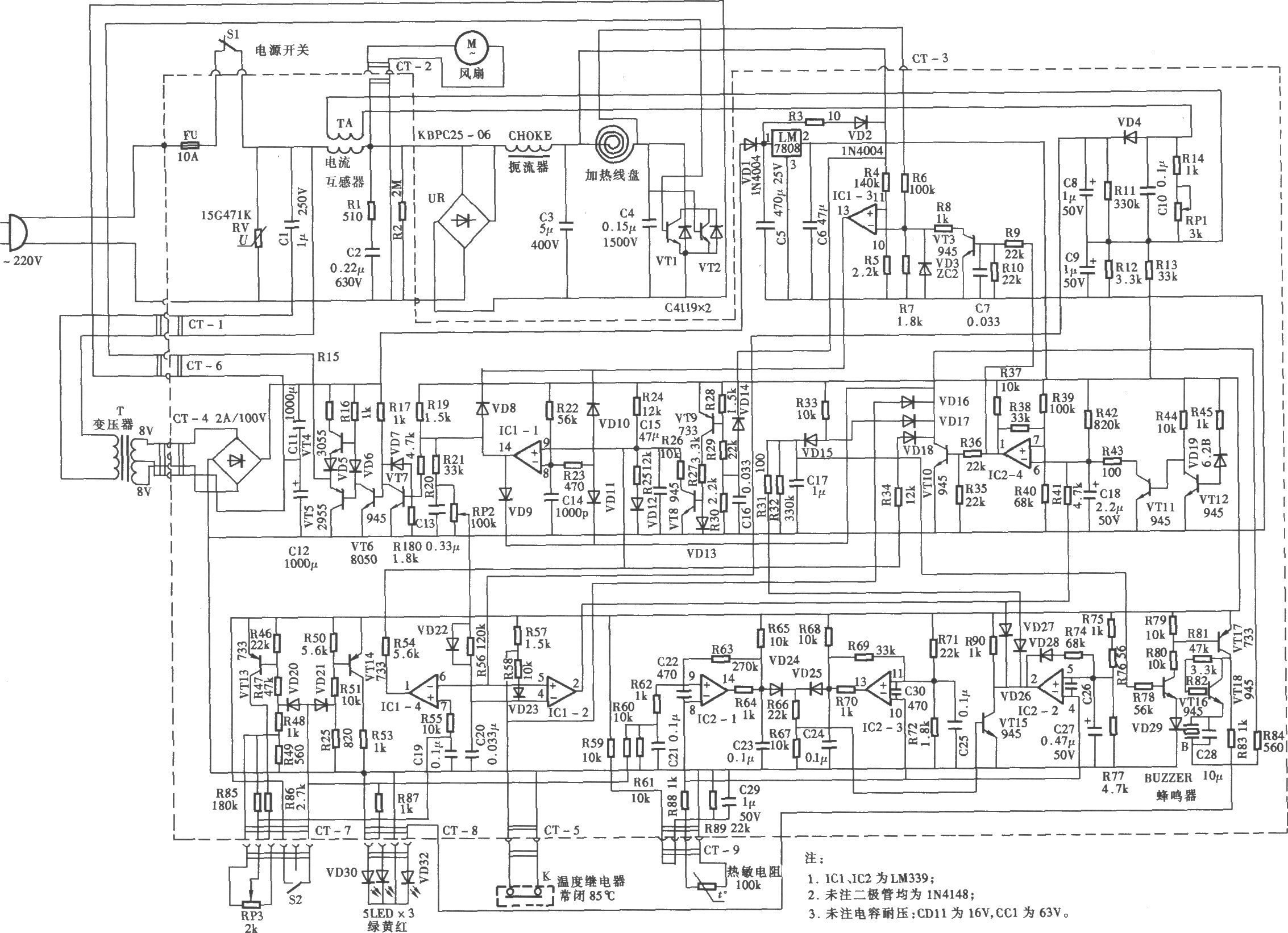

电磁炉电路图高清图
对于喜欢DIY和电子爱好者来说，了解电磁炉的电路图是一项必备知识。一张高清的电磁炉电路图可以让我们更加清晰地了解电磁炉的工作原理和结构。
电磁炉电路图原理
电磁炉是一种利用电磁感应加热的厨房电器。电磁炉的核心部件是电磁线圈和电子线路控制模块。当电流通过电磁线圈时，会产生一个变化的磁场，磁场会感应在容器内的铁磁物质上，使其发热。
电磁炉的电路图主要由电源模块、控制模块、电磁线圈和显示模块组成。电源模块负责将交流电转换为适宜的直流电供给控制和电磁部件。控制模块通过传感器和控制芯片监测电流和温度，并根据预设的参数控制电磁线圈的功率输出。
电磁线圈是电磁炉的核心部件，它由绕组和铁芯构成。当通过电磁线圈的电流发生变化时，就会产生交变磁场，从而感应在容器内的铁磁物质上。电流的大小和频率会影响到电磁力的强度和频率，进而影响到加热效果。
显示模块一般用来显示电磁炉的工作状态和设置的参数，例如温度、功率等。
总结
通过一张高清的电磁炉电路图，我们可以更加直观地了解电磁炉的工作原理和结构。了解电磁炉的电路图有助于我们在使用和维修电磁炉时更加得心应手。希望本文对您有所帮助！
电磁炉是一种基于电磁感应原理工作的炊具，如今已经成为现代家庭厨房的必备设备之一。它不仅具有快速加热、高效节能等优点，还能满足不同烹饪需求的温度调控能力。
电磁炉的工作原理是通过电磁感应将电能转化为热能。在电磁炉的主控电路中，主要包括电源电路、控制电路和加热电路。
首先是电源电路，它通常由变压器和整流电路组成。变压器将市电的高压转化为适合电磁炉工作的低压，同时也起到隔离电源的作用。整流电路则将交流电转化为直流电，为后续的控制电路和加热电路提供可靠的电源。
接下来是控制电路，它主要负责对电磁炉的功率进行控制。通过控制电路，我们可以调节电磁炉的加热功率大小，从而实现不同的温度调控。控制电路通常由微控制器、传感器和功率模块组成。微控制器负责接收用户的操作指令，并根据传感器采集到的温度、功率等信息来控制加热电路的工作，从而实现温度的设置和稳定控制。
最后是加热电路，它是电磁炉的核心部分。加热电路由线圈和发热盘组成。当加热电路通电时，通过电磁感应原理，线圈内产生交变磁场，从而激发发热盘内的铁磁材料分子产生磁滞损耗，从而产生热能。热能通过传导和辐射的方式传递给锅底，使锅底加热，实现烹饪。
电磁炉电路图原理与技术的不断创新，使得电磁炉的性能越来越卓越。现代电磁炉不仅具有精确的温度控制和快速的加热速度，还能适应不同的锅底材质和尺寸。同时，电磁炉的节能性能也大大提高，为用户节省能源开支。
总之，电磁炉电路图原理及相关技术的不断改进和创新，使得电磁炉成为了现代家庭厨房不可或缺的炊具之一。它的高效节能、温度控制精确等特点，为用户带来更加便捷和舒适的烹饪体验。
