电磁炉主板电路图讲解(电磁炉主板电路原理图详解)

本文将详细讲解电磁炉主板电路图的构成及工作原理。供电电源模块将外部供电转换为适合电磁炉正常工作的电压。控制芯片根据传感器模块的反馈信息。

电磁炉主板电路图讲解

电磁炉主板电路图是电磁炉的核心部件之一,对电磁炉的正常运行起着至关重要的作用。本文将详细讲解电磁炉主板电路图的构成及工作原理。

电磁炉主板电路图构成

电磁炉主板电路图构成

电磁炉主板电路图主要由以下几个部分组成:

  • 供电电源模块:负责将外部供电转换为电磁炉所需的工作电压,并对其进行稳定和滤波。
  • 控制芯片:负责控制电磁炉的各项功能,如加热、调节功率等。
  • 传感器模块:通过感知电磁炉的温度、电压等参数,将这些信息传递给控制芯片。
  • 电磁炉主板电路原理

    电磁炉主板电路原理

    电磁炉主板电路的工作原理如下:

  • 当电磁炉接通电源时,供电电源模块将外部供电转换为适合电磁炉正常工作的电压,并对其进行稳定和滤波。
  • 控制芯片根据用户设置的参数,通过控制电路将电源模块输出的电压送往电磁炉的加热线圈。
  • 传感器模块感知电磁炉的温度、电压等参数,并将这些信息传递给控制芯片。
  • 控制芯片根据传感器模块的反馈信息,动态调节加热功率,实现对电磁炉温度的控制。
  • 电磁炉主板电路图讲解

    电磁炉主板电路图讲解

    了解电磁炉的主板电路图对于用户维修电磁炉故障、了解电磁炉的工作原理都具有重要意义。通过分析电磁炉主板电路图,用户可以了解电磁炉的具体结构和工作原理,更好地掌握电磁炉的使用和维修方法。

    通过本文的讲解,相信大家对电磁炉主板电路图有了更加深入的了解,希望对大家有所帮助。

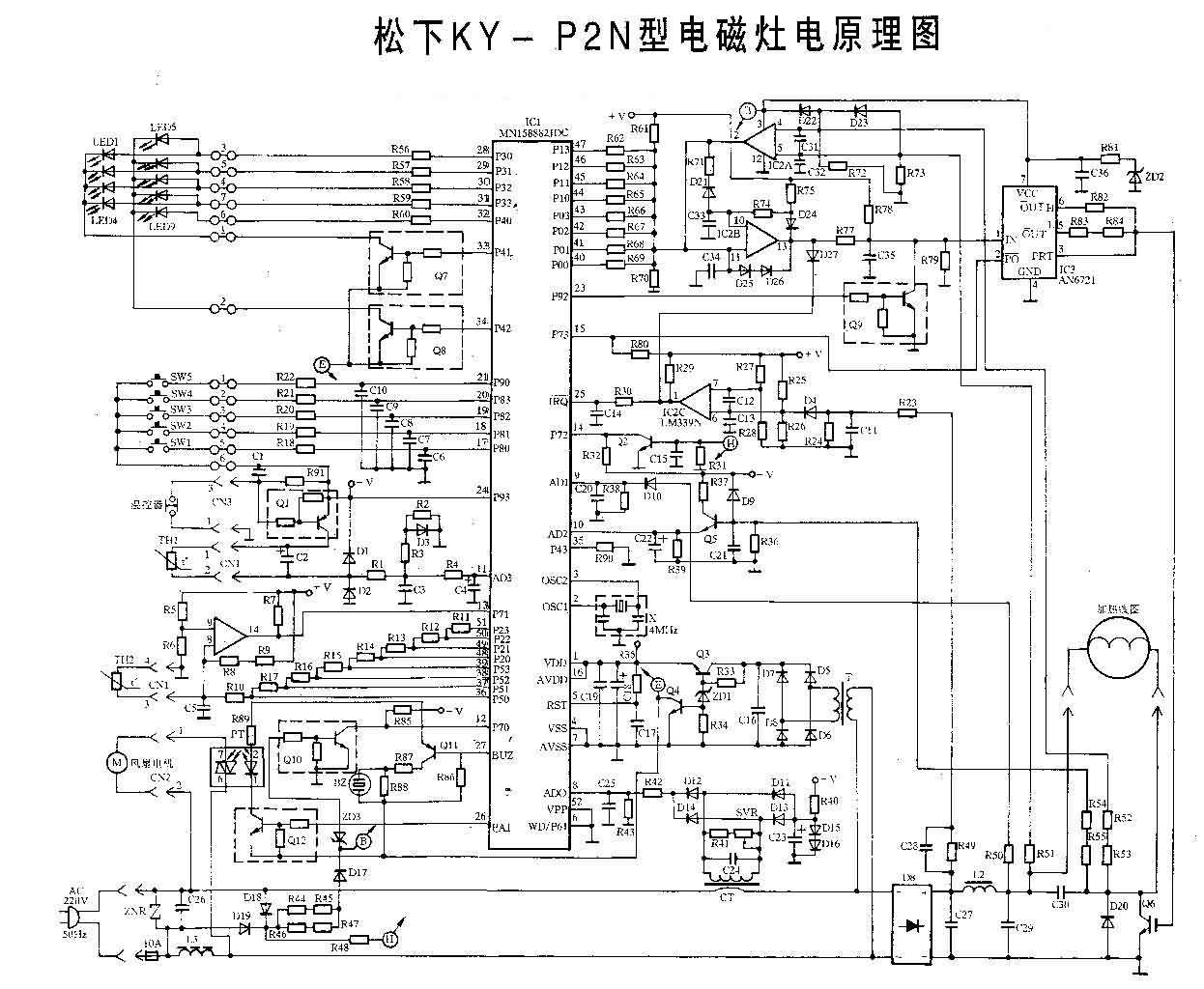

    电磁炉主板电路原理图是了解电磁炉工作原理的重要参考资料,下面我们来详细解读。

    首先,电磁炉主板电路包括一个电源模块、一个控制模块和一个供电模块。

    电源模块是整个电磁炉的核心,它主要由电源输入、电源变压器和电源输出组成。通过电源输入,电磁炉将直流电变成交流电,并经过电源变压器进行变压,以适应电磁炉需要的电压。最后,经过电源输出,将合适的电压提供给其他模块。

    控制模块是电磁炉的大脑,它由主控芯片、传感器和按键控制器构成。主控芯片负责整个系统的控制和数据处理,传感器用于感知电磁炉当前的状态,按键控制器用于接收用户的操作指令。通过这些组件的配合,电磁炉可以实现精确的温度控制和其他功能。

    供电模块是电磁炉的供电来源,它主要由电源模块、电容器和稳压器构成。电源模块将电流传递给电容器,通过稳压器对电流进行稳定,以确保电磁炉可以正常工作。

    综上所述,电磁炉主板电路原理图详解了电磁炉的工作原理和各个模块之间的关系。了解这些原理,可以更好地理解电磁炉的工作过程,以及在使用过程中遇到问题时的排查和修复。
