电磁炉电路图详细讲解
电磁炉是一种利用电磁感应产生高温加热的家用电器。它的工作原理是通过电流在线圈中产生的磁场来加热铁锅底部，从而使食物加热。要深入了解电磁炉的工作过程，我们需要详细了解其电路图和组成部件。

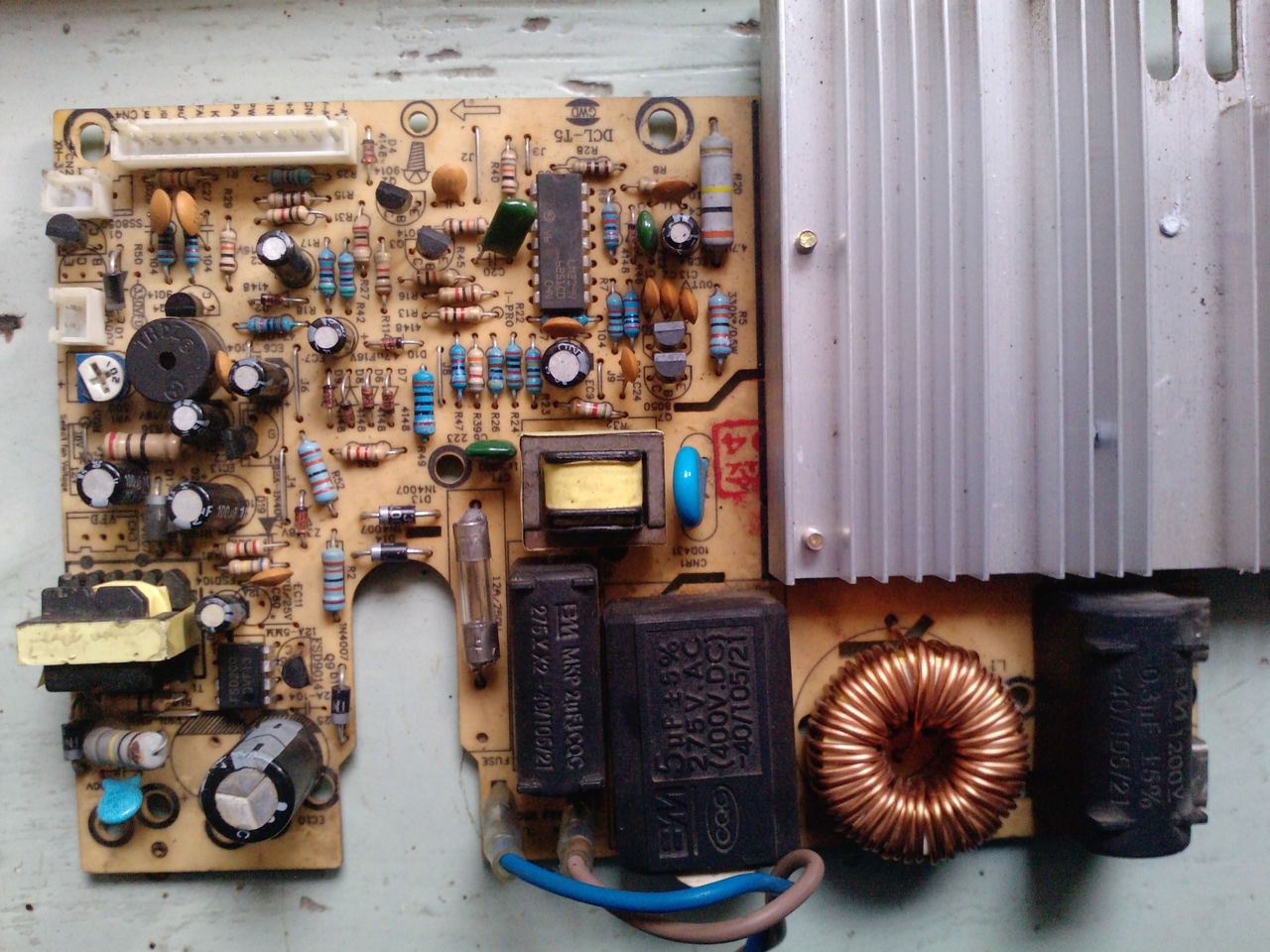

电磁炉的电路结构
电磁炉主要由以下几个电路组成：
- 电源电路 – 负责将交流电转换为直流电供给电磁炉。
- 控制电路 – 用于控制电磁炉的开关、加热时间和温度等参数。
- 功率电路 – 调节电流大小和频率，控制电磁炉的加热效果。
- 传感器电路 – 检测锅底温度，根据需要进行调整。
电源电路是电磁炉的基础部分，负责将家庭交流电转换为适合电磁炉使用的直流电。控制电路根据用户的设定，控制功率电路的输出，从而实现温度和时间的调节。功率电路通过调整电流的大小和频率来控制加热效果，根据不同的菜品和需求进行调整。传感器电路负责监测锅底温度，以保证食物的烹饪过程。
电磁炉的电路图构造复杂，同时也需要严格的电气设计，以确保电磁炉的安全使用。正常使用电磁炉时，请务必遵守说明书的操作要求，避免使用不当导致意外情况的发生。
总结
通过对电磁炉电路图的详细讲解，我们了解到电磁炉由电源电路、控制电路、功率电路和传感器电路组成。这些电路共同工作，确保了电磁炉的正常运行和安全使用。了解电磁炉的电路结构可以帮助我们更好地理解其工作原理，使用电磁炉时也要遵守相关的使用规范，确保人身和财产的安全。
电磁炉是现代家庭厨房中常见的一种厨具，采用电磁感应原理加热食物。它由电路结构、电源及加热部分组成。
电磁炉主要原理是通过电磁感应原理将电能转化为热能。它通过电流在线圈中产生磁场，磁场与具有导电性的锅底产生磁耦合作用，使锅底发热。相比传统燃气灶，电磁炉具有高效、安全、节能的特点。
对于电路结构，电磁炉一般由电源部分和频率换流调制部分组成。电源部分由交流电源通过整流滤波电路将交流电转换为直流电，然后经过逆变电路转换为高频交流电。在频率换流调制部分，高频交流电经过IGBT功率放大器变成高频脉冲信号，控制模块用于控制脉冲信号的频率和幅度，从而实现对加热功率的精确控制。
电磁炉的加热部分一般是由一个电磁线圈组成，线圈中通有高频电流，产生的交变磁场通过铁芯传导至锅底。锅底在磁场作用下产生涡流，从而产生磁耦合作用，使锅底发热。
总之，电磁炉是一种利用电磁感应原理加热食物的厨具。其电路结构包括电源部分和频率换流调制部分，加热部分由电磁线圈和锅底组成。电磁炉的出现改变了传统烹饪方式，为用户提供了更便捷、高效、节能的烹饪体验。
