燃气热水器原理图和工作原理(燃气热水器的运行原理简介)

燃气热水器的原理图主要包括燃气供应系统、点火系统、燃气调节系统、加热系统、烟道系统等。燃气热水器是一种使用燃气燃烧产生热能。

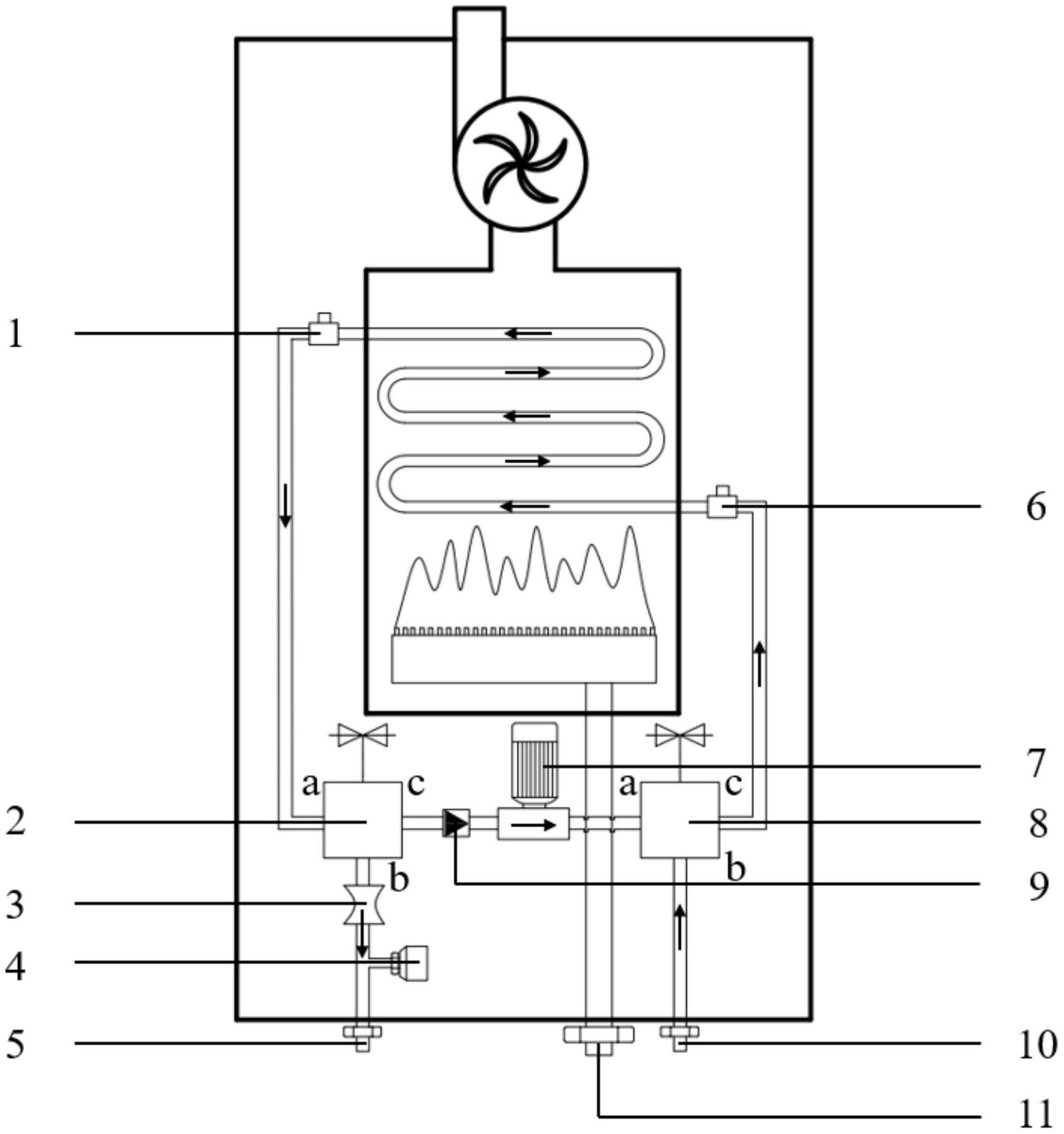

燃气热水器原理图

燃气热水器是一种利用燃气作为热能源,通过特定的原理实现加热水的设备。燃气热水器的原理图主要包括燃气供应系统、点火系统、燃气调节系统、加热系统、烟道系统等。

燃气热水器工作原理

燃气热水器工作原理

燃气热水器的工作原理是通过气阀控制燃气的流动,将燃气送入燃烧室内,与空气混合后点燃,产生燃烧后的高温烟气。烟气通过热交换器与回水管道进行热交换,将热量传递给水,使水温升高。同时,烟气中的废气通过烟囱排出室外。

燃气供应系统

燃气供应系统

燃气供应系统是燃气热水器中的重要组成部分,它包括燃气阀门和燃气调节阀。燃气阀门用于控制燃气的流动,燃气调节阀用于调节燃气的供应量。

点火系统

点火系统

点火系统主要包括点火电极和火焰检测电极。点火电极负责产生火花,点燃燃气与空气的混合物;火焰检测电极用于检测火焰是否正常燃烧。

燃气调节系统

燃气调节系统包括燃气调节阀和燃气控制阀。燃气调节阀用于调节燃气的压力,燃气控制阀根据需求控制燃气的供应量。

加热系统

加热系统由燃烧室和热交换器组成。燃烧室是燃烧燃气与空气混合物的地方,燃烧后产生高温烟气。热交换器通过与回水管道的热交换,将烟气的热量传递给水,使水温升高。

烟道系统

烟道系统用于排出烟气中的废气,保证燃烧过程的顺利进行。烟道管道连接燃烧室与烟囱,废气通过烟道管道排出室外。

燃气热水器是一种使用燃气燃烧产生热能,通过热交换的方式将水加热的设备,采用先进的热工原理,具备许多优势。

燃气热水器内部主要由供水系统、燃气燃烧系统和热交换系统组成。

供水系统是热水器中负责向热交换器提供冷水的部分,冷水从进水口进入其中,通过流量阀和水泵的配合,保证水的压力稳定。这样的设计能够满足用户的用水需求,提供方便快捷的热水。

燃气燃烧系统是热水器燃烧燃气产生热能的部分,燃烧过程中产生的热量通过热交换器传递给水,实现加热的目的。热量可以通过燃气灶的传导、对流和辐射三种方式来进行传递,使冷水迅速变热。同时,燃气燃烧系统内设有安全装置,可以自动检测和控制燃气的供给,保证使用的安全性。

热交换系统是热水器中负责将燃气燃烧产生的热能传递给水的部分,其核心是热交换器。热交换器由金属材料制成,热量通过金属材料的传导达到水,将水的温度提高。热交换器具有高效率、坚固耐用、不易生锈等特点,能够保证燃气热水器的正常运行。

燃气热水器有着明显的优势,首先是节约能源。燃烧过程中产生的废气在热交换过程中被二次利用,减少能源的浪费。其次是使用方便。燃气热水器不需要使用电力,独立运行,只需要按下开关即可获得热水,非常方便。此外,燃气热水器加热快速,只需几秒钟就能得到热水,满足用户的紧急用水需求。

总之,燃气热水器运行原理简单但效果显著,为人们提供了舒适、便捷的热水使用体验。
