空调机组工作原理图

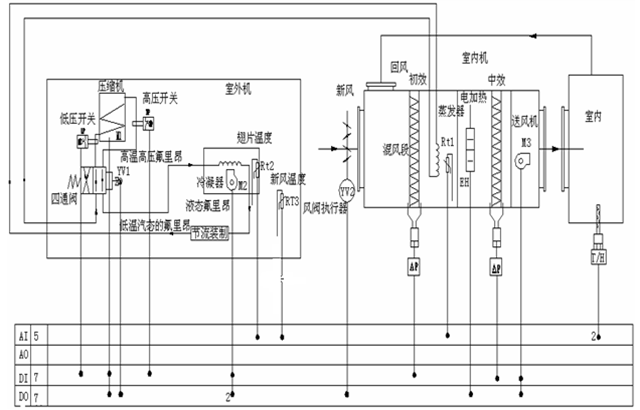

空调机组是指由多个不同的设备组合而成的系统，用于室内空气的调节和处理。空调机组工作原理图是指通过图表形式展示空调机组各个组件之间的关系和工作过程。
如下是空调机组工作原理的详细解析：
1. 蒸发器
空调机组的蒸发器是冷凝器的对应部分，用于吸收空气中的热量，并将工作介质蒸发成气态。蒸发器通过冷却剂流经的管道和薄膜状散热器，将空气中的热量完全吸收，从而达到降温的效果。
2. 压缩机
压缩机是空调机组中最关键的部件之一，用于将低温低压的气体转化为高温高压的气体。压缩机通过压缩工作介质，使其温度和压力升高，从而提高冷媒的蒸发温度和冷却效果。
3. 冷凝器
冷凝器是空调机组中的另一个重要组件，它与蒸发器相对应。冷凝器通过外界空气或水的冷却作用，使工作介质从气体状态转化为液体状态。在冷凝器中，工作介质通过散热器，释放吸收的热量，从而进一步提高制冷效果。
4. 膨胀阀
膨胀阀是控制工作介质流量和压力的装置，用于实现制冷剂从高压区域向低压区域的流动，并调节冷凝温度。它可以根据系统需要，准确控制制冷剂的流量和压力，以达到精确的制冷或供暖效果。
总结
空调机组工作原理图详细解析了蒸发器、压缩机、冷凝器和膨胀阀等关键组件在空调系统中的作用和工作过程。了解空调机组的工作原理，有助于我们更好地维护和使用空调设备，提供舒适的室内环境。
空调机组工作原理是指通过循环输送制冷剂来实现室内空调温度的调节。在空调机组中，制冷剂起到了至关重要的作用。制冷剂通过循环输送的过程中，通过蒸发和冷凝的相变过程，能够吸收和释放热量，从而使室内温度得到控制。
空调机组中的核心设备是压缩机。压缩机通过增加制冷剂的压力和温度，使其处于高压冷凝态。然后，高压冷凝态的制冷剂通过冷凝器散热，降温并变成高压液态。接着，经过节流阀的控制，制冷剂进入蒸发器，压力骤降，出现高温低压的蒸发态。在蒸发器内，制冷剂吸收室内热量，使室内温度下降。经过蒸发后的制冷剂再次进入压缩机，循环往复。
同时，空调机组还包括冷凝器、蒸发器和空气处理设备等配套组件。冷凝器起到了散热的作用，将高温高压的制冷剂的热量释放到外界，使之变成高压冷凝态。蒸发器则起到了吸收室内热量的作用，使制冷剂处于低温低压的蒸发态。空调机组中的空气处理设备则通过送风和回风系统，将冷（热）风送入室内或排出室外，从而实现室内温度的调节。
空调机组的工作原理是一种高效的空调制冷方式，能够迅速调节和控制室内温度。随着科技的不断发展，空调机组的工作原理逐渐完善，能够实现更加精确的温度控制和节能运行。因此，空调机组在家庭和商业场所广泛应用，为人们创造了舒适的室内环境。
